Концепция
Арт-объект «Пламя Данко» помогает превратить легенду о Данко из рассказа М. Горького «Старуха Изергиль» в интерактивный квест-лабиринт для чувств. Это познавательный арт-объект, который «оживает» только тогда, когда посетитель проявляет внимательность, сопоставляя текст, образ и звук. При правильном соединении картинок с цитатой проигрывается мелодия.
Техническое задание
— Бюджет на реализацию одного объекта: до
500 000 рублей.
— Объект должен быть безопасен для посетителей (устойчивость, отсутствие острых углов, пожаробезопасность материалов).
— Возможность монтажа/демонтажа в течение 2-3 дней без использования спецтехники (или с минимальным привлечением).
— Устойчивость к погодным условиям (дождь, ветер, перепады температур), так как фестиваль проходит в летний период.

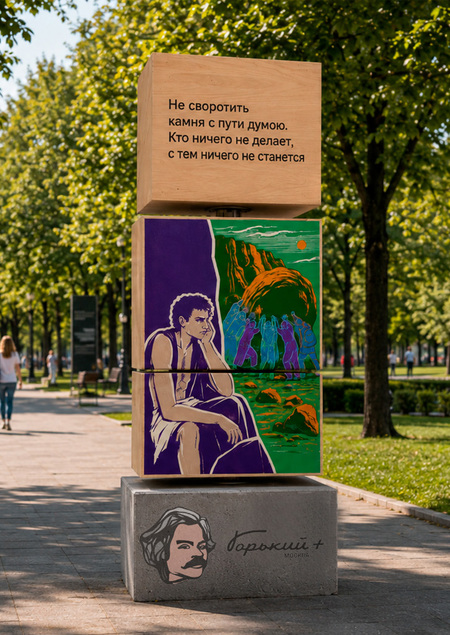

Мы решили подготовить изображения, которые будут главным элементов нашего арт-объекта (выступающими в роли «визуального показа» цитат из произведения. Изображения выполнены в цветовой айдентике самого фестиваля.
«Но ничто — ни работа, ни женщины не изнуряют тела и души людей так, как изнуряют тоскливые думы»
«Не своротить камня с пути думою. Кто ничего не делает, с тем ничего не станется»
«Что сделаю я для людей?!» — сильнее грома крикнул Данко. И вдруг он разорвал руками себе грудь и вырвал из неё своё сердце и высоко поднял его над головой. Оно пылало так ярко, как солнце…»
«Люди же, радостные и полные надежд, не заметили смерти его и не видали, что ещё пылает рядом с трупом Данко его смелое сердце. Только один осторожный человек заметил это и, боясь чего-то, наступил на гордое сердце ногой… И вот оно, рассыпавшись в искры, угасло…»
Референсы
Визуализации
Техническая часть проекта
Материалы и оборудование
1. Конструкционные материалы (механика)
· Центральная ось — нержавеющая сталь AISI 304, ⌀25 мм.
· Кубы (3 шт.) — фанера влагостойкая ФСФ, толщина 20 мм.
· Подшипники — шариковые радиальные 608-2RS (внут. ⌀22, наруж. ⌀40) с уплотнениями, 6 шт. (по 2 на куб).
· Стопорные кольца — стальные с винтами М5 (антивандальные, Torx), количество по числу фиксаций.
· Шайбы-разделители — фторопласт, толщина 1 мм.
· Бетонное основание — бетон, химические анкеры для крепления оси.
2. Электронные компоненты (сенсорика и управление)
· Контроллер — Arduino Nano (или ESP8266) — 1 шт.
· Аудио-модуль — DFPlayer Mini — 1 шт.
· Усилитель — PAM8403 (класс D, 3 Вт) — 1 шт.
· Динамик — уличный IP65, 4 Ом, 5 Вт — 1 шт.
· Герконы (сенсоры) — МКА-50201 (нормально разомкнутые) — 9 шт. (3 на грань).
· Триггер-магниты — неодим N35, 6×3 мм — 9 шт.
· Магниты фиксации — неодим N38, 10×3 мм — 24 шт.
3. Система питания (на выбор)
· Автономный вариант:
· Солнечная панель 30 Вт
· Аккумулятор LiFePO4 12В 20 А·ч
· MPPT-контроллер заряда
· Сетевой вариант:
· Блок питания 220→12В, 5 А
· Импульсный стабилизатор
· УЗО (30 мА) \+ автомат C6
4. Расходники и защитные покрытия
· Клеи/герметики: водостойкий клей D3/D4, эпоксидная смола (для заливки проводов), силиконовый герметик.
· Лакокрасочные: яхтный лак (3 слоя) или эпоксидная грунтовка для герметизации фанеры.
· Защита изображений: УФ-стойкая виниловая плёнка с ламинацией либо УФ-печать.
· Крепёж и защита:
· Винты Torx (антивандальные)
· Металлическая рифлёная сетка для динамика (сталь 3 мм)
· Кабельные вводы, гофра, герметичный корпус IP67 для электроники
· Провода — монтажные, сечение по току.
Технология монтажа
1. Изготовление кубов:
· Лазерная резка фанеры по чертежам (допуск ±0.1 мм).
· Фрезеровка посадочных мест под подшипники (запрессовка с натягом H7/p6).
· Фрезеровка пазов под герконы и магниты (глубина 2 мм).
2. Сборка сенсоров:
· Монтаж герконов в грани.
· Заливка пазов герметиком.
3. Сборка кубов:
· Склеивание половинок куба (использовать водостойкий клей D3/D4).
· Запрессовка подшипников.
4. Нанесение изображений:
· Использование УФ-печати или виниловой пленки с ламинацией (защита от выгорания).
5. Навеска на ось:
· Последовательная установка кубов на стержень с фиксацией стопорными кольцами.
6. Герметизация динамика:
· Установка диффузора в бетонное основание, защита металлической решеткой.
7. Пуско-наладочные работы:
· Тест вращения (усилие не более 5 Н).
· Тест срабатывания магнитов (контроль зазоров).
СМЕТА
Чертеж крепления кубов
— Фанера и внутреннее усиление 15 000 — 25 000 ₽
— Раскрой, фрезеровка и сборка кубов 45 000 — 70 000 ₽
— Покраска, герметизация и изображения 35 000 — 60 000 ₽
— Стальная рама, ось и подшипники 70 000–120 000 ₽
— Электроника и датчики 10 000 — 20 000 ₽
— Аудиосистема 10 000 — 20 000 ₽
— Электрический шкаф и проводка 10 000 — 20 000 ₽
— Бетонное основание 35 000 — 60 000 ₽
— Программирование и настройка 15 000 — 25 000 ₽
— Доставка и установка 45 000 — 80 000 ₽
Итог:
С питанием от сети:
примерно 290 000 — 480 000 ₽.
С солнечной панелью и аккумулятором:
примерно 310 000 — 510 000 ₽.
Оптимальный бюджет с небольшим резервом:
около 400 000 — 450000 ₽ за один модуль.
