4. Архитектурное освещение
«Свет — это строительный материал зрительных и, в их числе, архитектурных образов»2.
Примеры архитектурной подсветки зданий. Акцентное и локальное освещение
Концепция архитектурного света
Подсветка архитектуры и ее элементов в темное время суток позволяет раскрыть особенности зданий, сооружений и других архитектурных форм с новой стороны, подчеркивая их выразительность и уникальность, делая акцент на наиболее важных частях конкретного объекта, так как без подсветки выделить из общей массы определенные элементы, особенно с большого расстояния, достаточно трудно. Также приведенная технология позволяет визуально собрать в единую композицию улицы, кварталы, центральные площади и другие территории, создавая единый облик города с иерархией от центра к окраинам. Это является основой концепции светового дизайна архитектуры.
Для понимания устройства этой концепции в данной главе для начала будет рассмотрена общая информация о функционировании и назначении архитектурной подсветки, а далее изученные аспекты будут раскрыты на конкретных примерах с технической точки зрения. Благодаря этому также можно рассмотреть взаимодействие архитектурного света с другими видами освещения.

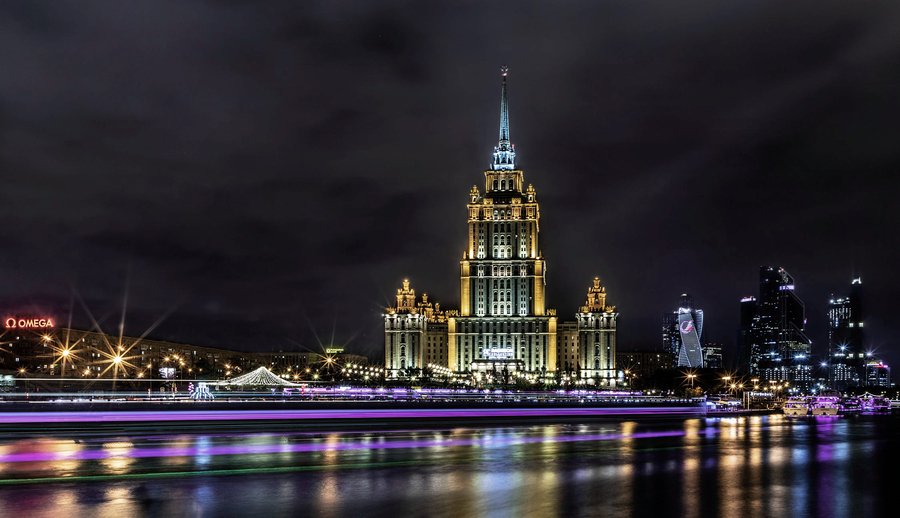

Гостиница «Рэдиссон Коллекшен Москва» (Гостиница «Украина»), г. Москва, фото. Точка притяжения в темное время суток за счет светового акцента, подчеркивающего архитектурные особенности здания
Назначение архитектурной подсветки заключается не только в создании декоративного образа всего города в целом и отдельного сооружения в частности. Функционально рассматриваемое явление выполняет и другие задачи.
Архитектурное освещение:
- определяет значение и функцию здания в контексте города (бизнес-центр, памятник архитектуры, торгово-развлекательный комплекс, государственное учреждение)
- улучшает видимость пространства в темное время суток
- служит направляющей к главному входу на прилегающих к зданию территориях
- Обеспечивает комфорт и улучшает условия безопасности на прилегающей к зданию территории
- позволяет скрыть недостатки архитектурного объекта
Говоря об архитектурных объектах, для которых разрабатывается концепция освещения, стоит отметить, что к ним относятся не только здания, ими, в том числе являются культурные памятники и монументы, ограждения, а также малые архитектурные формы.
Архитектурные объекты: 1 — здания и сооружения; 2 — монументы и памятники культуры; 3 — ограждения; 4 — малые архитектурные формы
Аспекты, которые необходимо учесть при разработке концепции архитектурного света16:
- наличие рекламных баннеров;
- значимость проспекта или улицы, ее расположение в городе;
- наличие на фасаде архитектурных деталей;
- характер утилитарного освещения улицы;
- расположение здания и его стилистику;
- строительные и отделочные материалы объекта;
- назначение здания (офис, торговый центр, государственное учреждение и пр.)16.
Разработка сценариев освещения
Разработка сценариев освещения также необходима. Помимо регулировки яркости светового потока, чаще всего разрабатывают 2 режима работы: повседневный и праздничный, меняющиеся в зависимости от ситуации.
Сценарии освещения. Вариативность режимов работы подсветки. Кремль, г. Москва
Используемые осветительные приборы
Стоит отметить, что для подсветки архитектурных объектов могут быть использованы практически все виды осветительных приборов (линейные, точечные, акцентные, прожектора и даже грунтовые). В настоящее время наиболее частым решением является использование именно светодиодных светильников, которые считаются одними из самых многофункциональных, безопасных и экономичных видов осветительных приборов ввиду своих технических составляющих (основные: защищенный корпус прибора, энергосберегающие способности)16.
Рассмотрев факторы, являющиеся наиболее важными в разработке общей концепции, а также аспекты, на которых она основывается, стоит перейти к конкретике.
Виды архитектурной подсветки
Концепция архитектурной подсветки требует четкой структурированности элементов и их гармоничного взаимодействия между собой. Это необходимо для создания качественного образа не только конкретного сооружения, но и для поддержания стилистики всего города. Далее будут рассмотрены виды архитектурной подсветки16, особенности каждого из них по-разному способны сфокусировать внимание зрителя на тех или иных объектах, а также создать определенное впечатление от архитектуры.
Общая заливающая подсветка
- освещение объекта, фасада или прилегающей территории целиком - отсутствие акцента на определенных элементах - равномерный мягкий свет - световые приборы в большинстве случаев располагаются на поверхности земли или опорах - используется на фасадах нежилых зданий
«Екатеринбург Арена», г. Екатеринбург. Пример общей заливающей подсветки фасада здания
Локальная (локализованная) подсветка
- подсветка конкретных частей сооружения - подчеркивание ритма повторяющихся элементов, а также текстуры - выделение из общей массы пластических и конструктивных особенностей объекта - создание направляющих на прилегающих к объекту территориях - осветительные приборы располагаются на фасаде зданий или сооружений

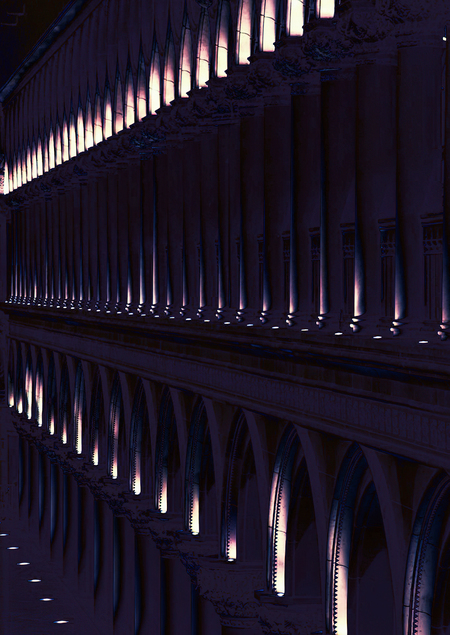

Пример локальной архитектурной подсветки фасада здания
Акцентная (акцентирующая) подсветка
- фокусировка внимания на конкретном элементе - направленный световой поток на определенную деталь - отличающиеся от оформления всего объекта интенсивность или цвет светового потока - осветительные приборы располагаются на фасаде сооружения, их местоположение определяется в зависимости от освещаемого объекта
Madison Business Center, г. Днепр, Украина. Пример акцентной подсветки фасада здания
Пример акцентной архитектурной подсветки фасада здания. Акцент на барельефе
Контурная подсветка
- выделение общего силуэта сооружения - создание облика за счет подчеркивания выступающих частей объекта (граней, углов, декоративных элементов) - подчеркивание габаритных форм с помощью световой графики и использования линейной подсветки - осветительные приборы располагаются по внешнему контуру сооружения
Здание в ЖК «Москва», г. Санкт-Петербург. Пример контурной архитектурной подсветки фасада здания
Светящийся фасад
- оформление светопропускающих (чаще стеклянных) зданий и сооружений - освещение общей массы объекта - создание динамичной и в то же время единой световой композиции - световые приборы располагаются внутри сооружения с направленным на стекло световым потоком
Disaster Reduction and Human Renovation Institution, г. Кобе, Япония. Пример светящегося фасада
Фоновая заливающая подсветка
- направление светового потока на задний план сооружения - выделение очертания объекта за счет затемнения общего силуэта - визуальное увеличение объема сооружения, подчеркивание многослойности фасада - преобладание рассеянного света - осветительные приборы располагаются на задних частях фасада
Von KleinSmid Center; University of Southern California, Лос-Анджелес, Калифорния. Пример фоновой заливающей подсветки фасада здания
Различные вариации взаимодействия видов архитектурной подсветки формируют многообразие приемов архитектурного освещения, создающих концепцию облика города с уникальной стилистикой.
Световые приемы
Интенсивность светового потока и цветовая температура
Интенсивность и цветовая температура. Преобладание локальной и контурной подсветки фасада здания
В настоящее время развитие светодиодных технологий позволяет создавать разнообразные концепции светодизайна архитектуры, используя при этом только белый свет и меняя лишь его интенсивность и температуру17.
Интенсивность и цветовая температура. Преобладание локальной и акцентной подсветки фасада здания
Интенсивность и цветовая температура. Фоновая заливающая подсветка фасада здания, преобладание локального освещения
Грамотное сочетание нескольких цветовых температур света выполняет функцию разделения частей фасада на несколько планов, что подчеркивает его архитектурные характеристики и объемность. А различная интенсивность света позволяет выделить наиболее значимые элементы по сравнению с другими.
Интенсивность и цветовая температура. Акцентная подсветка барельефа
На приведенном выше изображении сочетание нескольких оттенков света и разная интенсивность позволяют определить значимость объектов. Барельеф и орнамент выделены ярким теплым светом, на них акцентируется внимание в первую очередь. Чуть менее интенсивный теплый свет слегка растворяется по сравнению с первым, а холодный оттенок, освещающий задний план, является контрастом к нему, но он также менее заметен, так как находится за элементом фасада, и на виду остается только его световой поток.
Цветное освещение
Цветное освещение. Общая заливающая подсветка фасада здания
«RGB — это адаптивная цветовая модель получения любых оттенков видимого человеческим глазом спектра, при которой смешиваются красный, зелёный и синий»18.
Благодаря использованию данной модели в светодиодных технологиях в настоящее время архитектурный светодизайн получил еще более разнообразные вариации концептуальных решений.
Цветное освещение. Фоновая заливающая подсветка здания, преобладание локального освещения
Цветное освещение. Фоновая заливающая подсветка здания, преобладание локального освещения
Цветной свет не всегда является основным в оформлении конкретного фасада, он гармонично сочетается с оттенками обыкновенного белого, являясь дополняющим элементом сооружения и позволяя локально подчеркнуть его необходимые части.
Цветное освещение. Преобладание локальной и контурной подсветки фасадов
В некоторых случаях оформление фасада цветом целиком является уместным решением. Например, для данного туристского района Сириус, находящегося в Сочи, применение одного яркого цвета (Образовательный центр «Сириус» на первом плане) или нескольких насыщенных (стадион Фишт на втором плане) обусловлено контекстом данной территории. Это курортная зона — точка притяжения большого количества отдыхающих, поэтому все внимание уделяется визуальным акцентам. К тому же фиолетовый свет подчеркивает фирменный стиль образовательного центра «Сириус».
Цветное освещение. Светящийся фасад здания
Цветное освещение часто применяется в создании световых сценариев, так как многообразие оттенков позволяет создать вариации оформления для разных стилей и событий. Также данная технология позволяет исключить установку дополнительного оборудования для реализации изменения образа архитектурного объекта17.
Интеграция в архитектуру

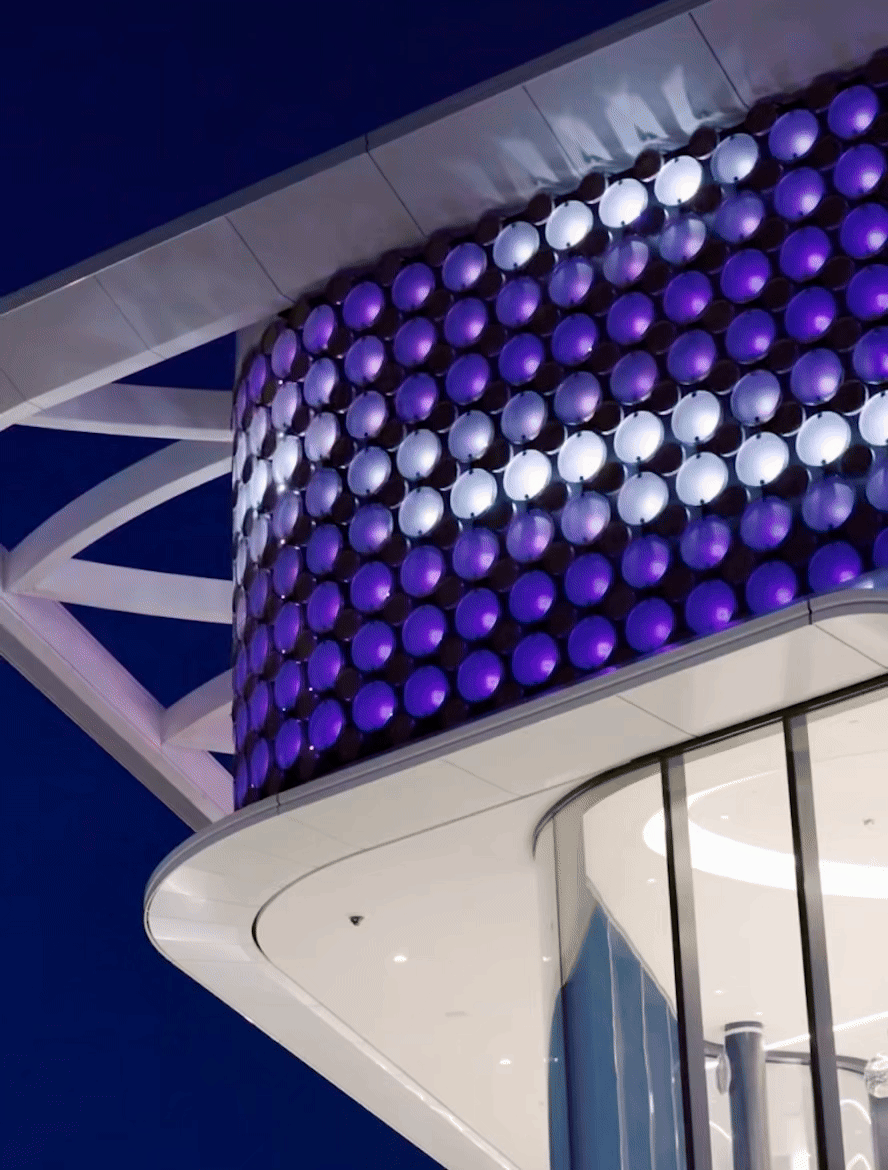

Интеграция в архитектуру. Преобладание локальной подсветки фасада здания
Особенностью данного приема является то, что его образ и технические характеристики продумываются на этапе проектирования сооружения, так как световое оформление в приведенном случае становится частью фасада17.
Интеграция в архитектуру. Преобладание контурной и локальной подсветки фасада здания
Интеграция в архитектуру. Создание светового рисунка на фасаде
Световое решение здесь не просто декоративный элемент, это одна из составляющих архитектурного решения, которую нельзя заменить на другую, как это бывает с монтируемыми светильниками.
Такой прием позволяет создавать уникальные световые рисунки и орнаменты, привлекающие внимание.
Интеграция в архитектуру. Создание светового рисунка на фасаде
Интеграция в архитектуру. Преобладание акцентной подсветки фасада здания
Расположение светового оборудования на внутренних частях фасада позволяет создать необычный пространственный эффект, преображающий пластические характеристики сооружения благодаря выделению из общей массы объекта его объемных элементов.
Инновационные приемы. Цифровой светодизайн в архитектуре
Динамическое освещение архитектуры — инновационное решение светового оформления фасада, имеющее большое количество вариаций для создания визуального облика сооружения.
Динамическое освещение архитектуры. Пример применения точечных светильников с системой управления
Светильники с системой управления
Динамическое освещение архитектуры. Пример применения светильников с системой управления
Благодаря светильникам с системой управления возможна реализация меняющихся сценариев света и его характеристик17.
Динамическое освещение архитектуры. Пример применения точечных светильников с системой управления
Важным преимуществом такого решения является создание уникального алгоритма работы света, меняющегося в зависимости от написанной программы (изменение интенсивности и цвета, создание узоров и орнамента).
Динамическое освещение архитектуры. Пример применения линейных светильников с системой управления
Стоит отметить и возможность экономии электроэнергии (например: выключение определенного количества светильников при уменьшении городского трафика или уменьшение интенсивности светового потока, что возможно совместить с созданием рисунка).
Медиафасады

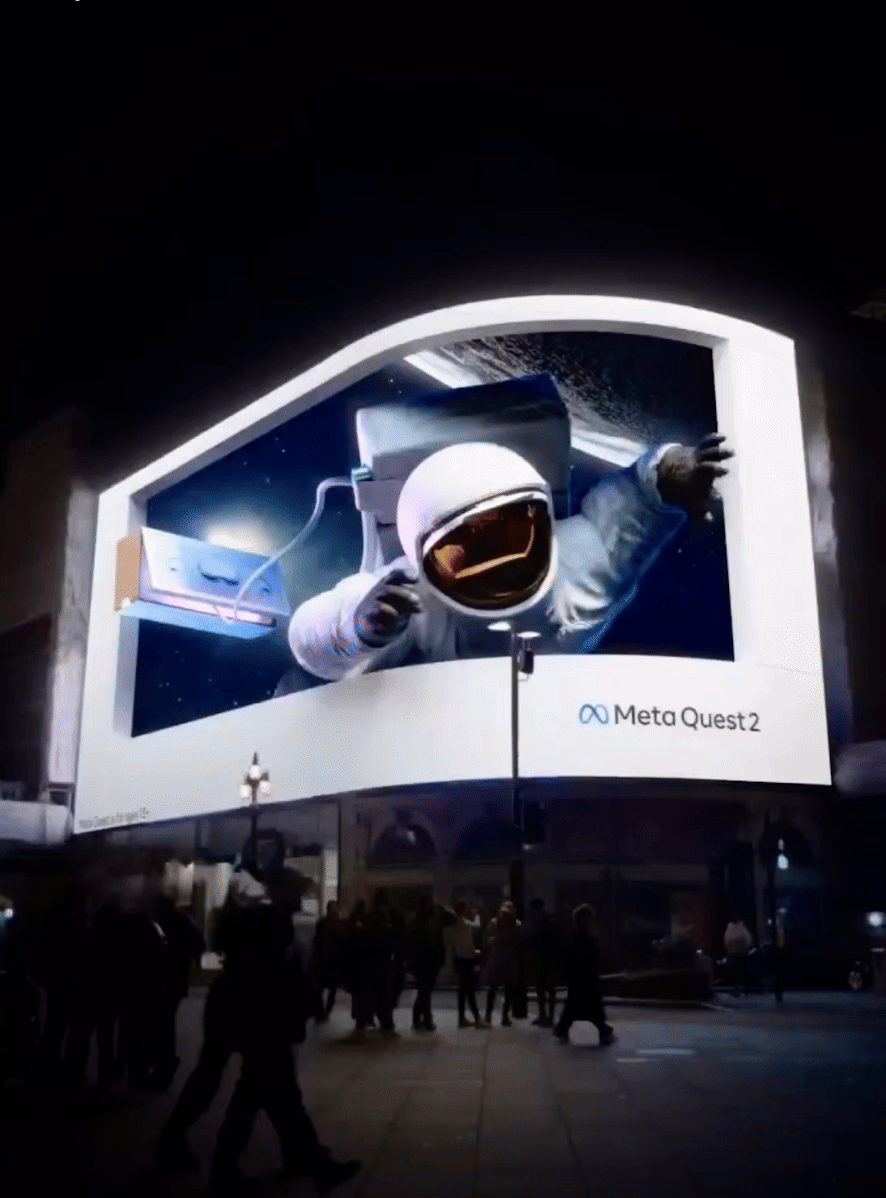

Динамическое освещение архитектуры. Медиафасад с эффектом 3D-графики. *Meta, в том числе ее продукты Facebook и Instagram, признана экстремистской и запрещена в РФ
Световая динамика также осуществляется с помощью медиафасадов, которые в наиболее частых случаях выполняют не только осветительную функцию, но и являются рекламным баннером.
Динамическое освещение архитектуры. Медиафасад с эффектом 3D-графики
Динамическое освещение архитектуры. Медиафасад с применением 2D-графики
Медиафасад — это дисплей произвольного размера и формы, органично встроенный в архитектурный облик здания19.
Динамическое освещение архитектуры. Медиафасад с эффектом 3D-графики
Динамическое освещение архитектуры. Медиафасад с применением 2D-графики
Световые проекции — 3D-мэппинг

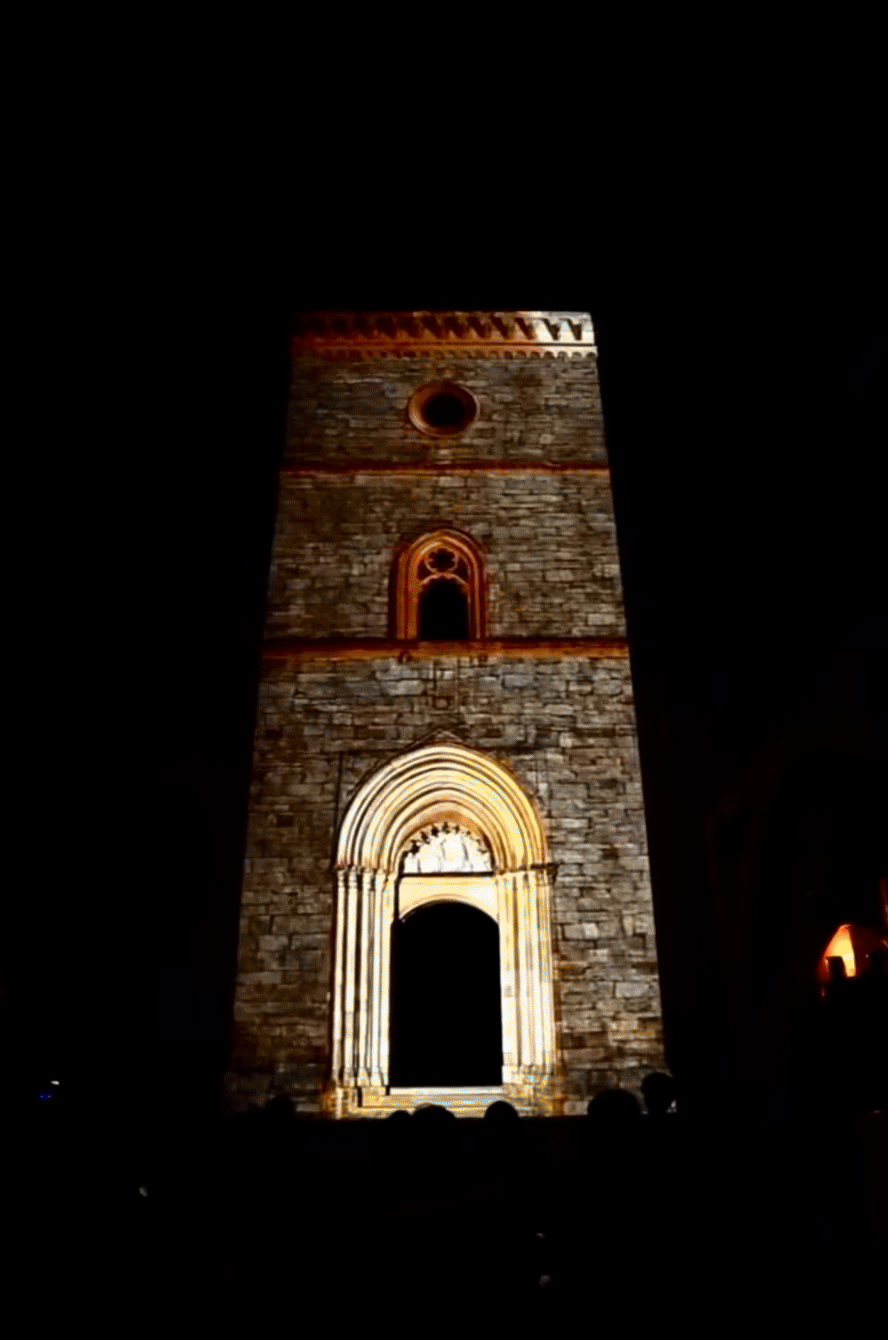

Световые проекции. 3D-мэппинг. Пример визуального искажения геометрии здания

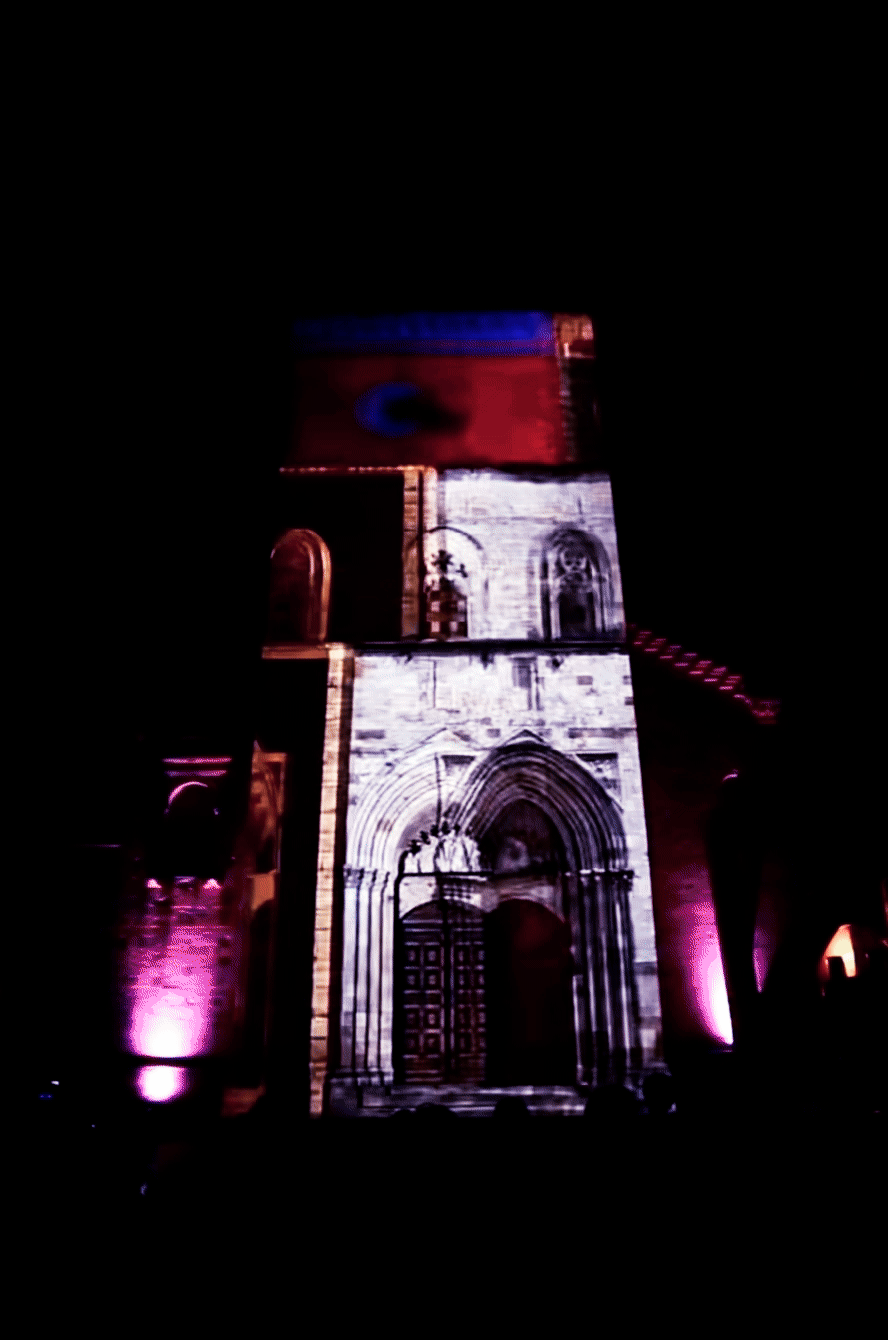

Световые проекции. 3D-мэппинг. Пример создания акцента на архитектурных элементах здания
3D-мэппинг — еще одно инновационное направление в светодизайне. В отличие от светильников с системой управления и медиафасадов, видеомэппинг меняет визуальный образ объекта еще более глобально, так как создается с учетом геометрии и пластических особенностей конкретного сооружения.

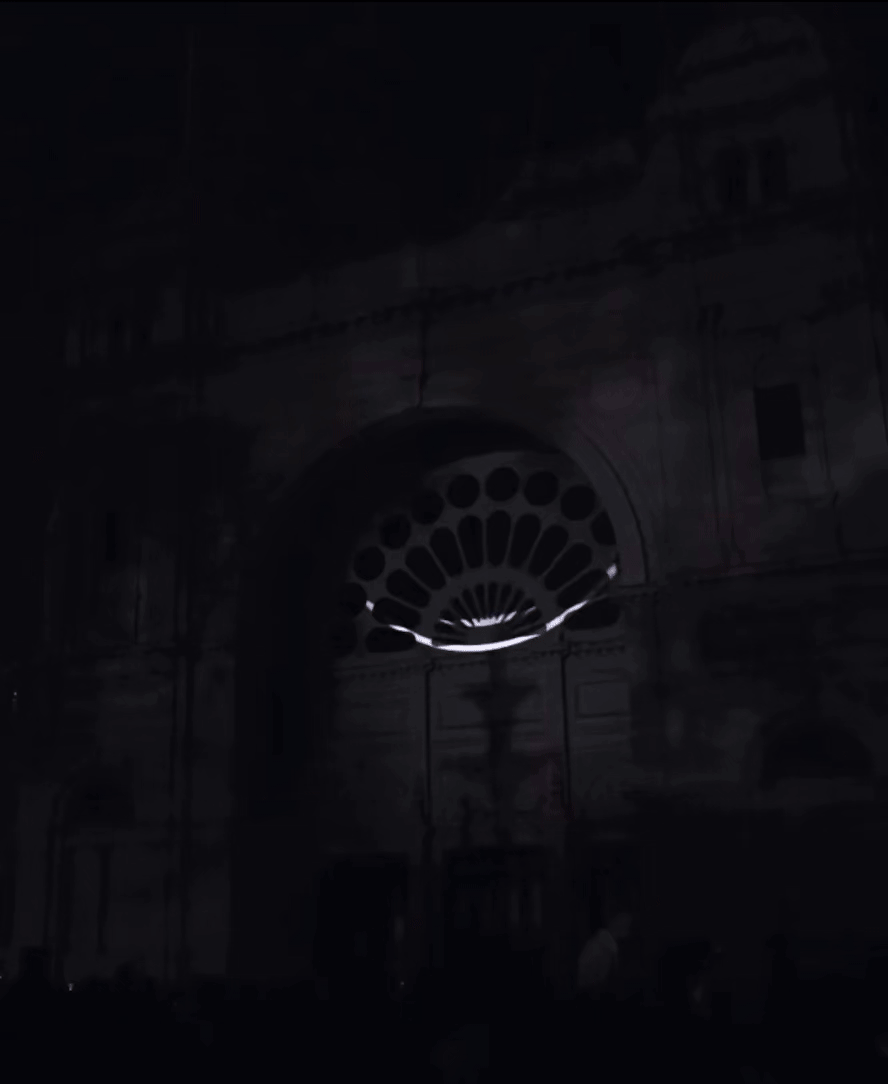

Световые проекции. 3D-мэппинг. Пример создания акцента на архитектурных элементах здания

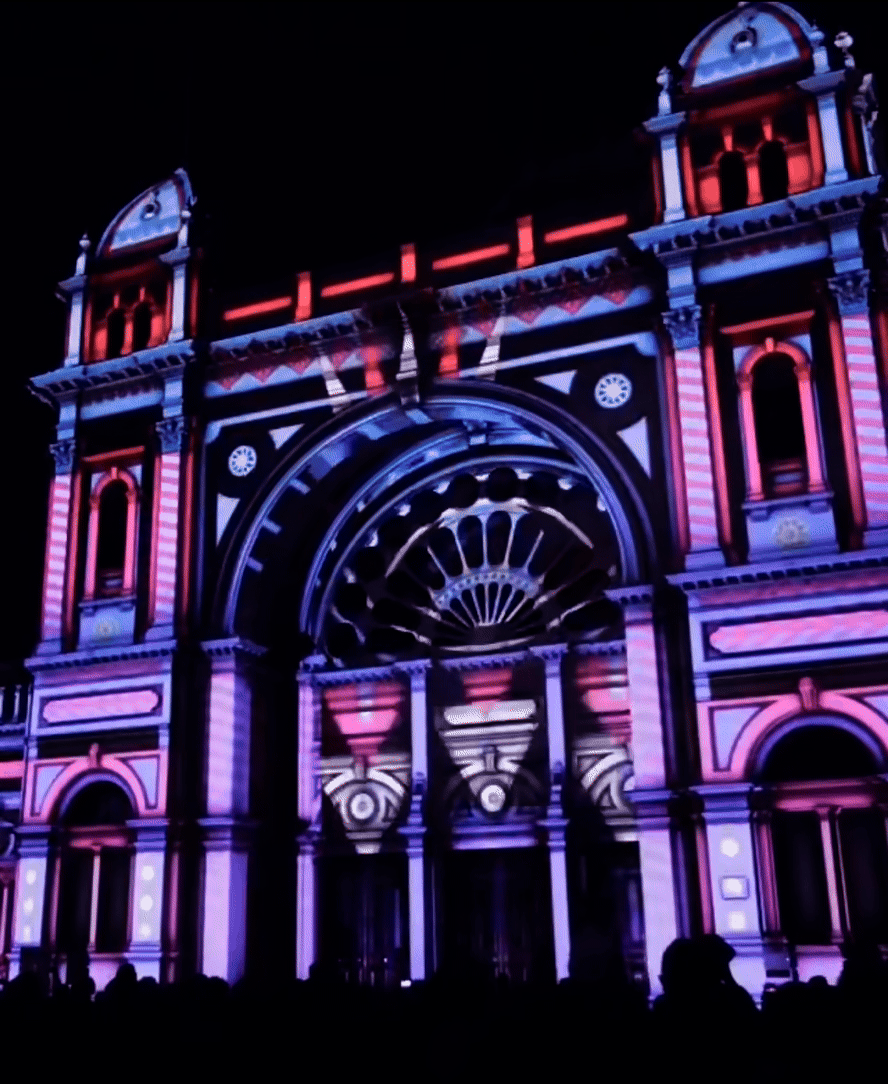

Световые проекции. 3D-мэппинг. Пример визуального искажения геометрии здания и изменения его текстуры
Данный прием не является повседневным решением оформления фасада, но в контексте проведения фестивалей, перформансов или шоу он уникален, так как позволяет практически в прямом смысле слова изменить существующую конструкцию сооружения визуально.
Световые проекции. 3D-мэппинг. Пример создания акцента на архитектурных элементах здания
Световые проекции. 3D-мэппинг. Пример визуального искажения геометрии здания и изменения визуального образа его элементов
Архитектурные световые инсталляции
Световые инсталляции в архитектуре. Инсталляция Бриджит Кованц, Австрия. Пример применения световой конструкции, подчеркивающей пластические особенности формы здания
Световые инсталляции, монтируемые на фасадах сооружений, также влияют на визуальный облик, дополняя и подчеркивая архитектурные особенности объекта.
Основная цель — вызвать определенные эмоции у зрителя17.
Световые инсталляции в архитектуре. Арт-объект «The Star», взаимодействующий с конструктивными элементами здания, г. Пинанг, Малайзия
Как и в случае с 3D-мэппингом, данный прием позволяет менять восприятие геометрии сооружения, но в отличие от обычных осветительных приборов или светильников с системой управления, которые располагаются на фасаде с определенным ритмом, местоположение рассматриваемых конструкций не имеет границ, это все еще элемент здания, но самостоятельный.
Световые инсталляции в архитектуре. Карло Бернардини, «Суспензионная кристаллизация». Палаццо Берталазоне ди Сан-Фермо. Конструкция, взаимодействующая с фасадами и пространством между ними
Световые инсталляции в архитектуре. Переулок Форт, г. Окленд, Новая Зеландия. Пример акцентной линейной подсветки, взаимодействующей с элементами архитектуры
Выводы главы
Многообразие видов архитектурного освещения и применение инновационных технологий в оформлении фасадов позволяют создавать большое количество различных световых приемов, влияющих на визуальный облик и восприятие архитектурных объектов.
Стоит выделить главные тезисы и подвести итог проведенного анализа.
Архитектурный свет:
- фокусирует внимание на наиболее функционально важных частях сооружения
- определяет статус объекта и выделяет его геометрические особенности
- создает направляющие на прилегающих территориях
- выполняет декоративную роль, которая имеет особенное значение в контексте создания концепции светодизайна городского пространства
- позволяет по-новому посмотреть на исторически значимые и культурные объекты, делая их точками притяжения в темное время суток
- расширяет возможности функционирования городского пространства благодаря созданию сценариев освещения
- создает визуальные образы, отражающие стилистику как определенных районов, так и всего города в целом
- благодаря инновационным технологиям становится арт-объектом, обогащающим пространство
- формирует интерактивные световые элементы, реагирующие на присутствие, движение или действие человека, создавая уникальные и не повторяющиеся ситуации и взаимодействия, которые вызывают положительные эмоции
«Возможность применения разных художественных приемов для архитектурно-художественной подсветки фасадов выводит освещение на новый уровень проектирования, когда архитектура коммуницирует со зрителем через свет с помощью современных технологий»17.
